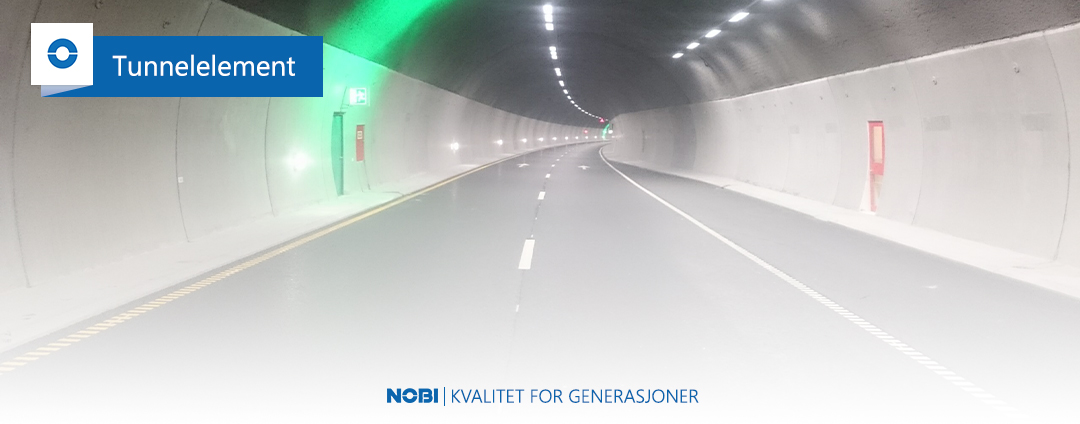

Tunnelelement

Prefabrikkerte tunnelelementer

Tunnelelementer fra NOBI øker trafikksikkerheten og sørger for effektiv vann-, brann- og frostsikring i tunneler.

NOBI kan prosjektere, produsere og levere tunnelelementer til prosjekter over hele landet. Betongelementene blir tilordnet en unik ID og tilpasses både kurvatur og tekniske installasjoner.

Våre prefabrikkerte tunnelelementer i betong produseres i samsvar N500:2024 «Vegtunneler«, NS-EN 206 og NS-EN 13369 «Prefabrikkerte spesialelementer av betong».

Christian BerlandProsjektleder 920 27 920[email protected]
Espen MikalsenDaglig leder906 73 735[email protected]
Marcin WilczynskiProsjektering & dimensjonering968 32 393[email protected]
Tobias Mikalsen Produksjonsleder977 57 430[email protected]

Prefabrikkerte betongelementer til tunnel

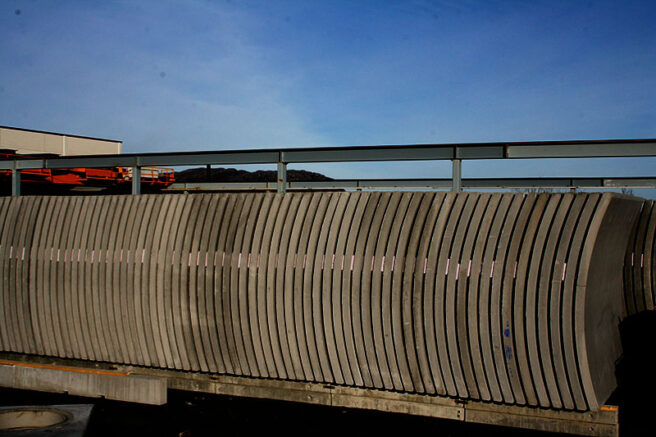

Våre tunnelelementer produseres uisolerte eller isolerte, med betongtykkelse 150mm. Standard tunnelelement har lengde 5000mm med buet utforming.

I produksjon tilpasser vi elementer med utsparinger til koblinger, brannvern, dører, nødkiosk, geologiluker mm. Alle elementer merkes med unik ID knyttet til montasjeplan.

For en komplett leveranse, kan NOBI i tillegg produsere punktfundamenter, tunnelportaler, betongrør- og kummer, tekniske bygg og betongelementer for elektriske installasjoner.

Montasje og transport av tunnelelementer

Prefabrikkerte tunnelelementer monteres enkelt med bolter festet på tunnelveggen. Veggelementene hviler på punktfundamenter (lengde=1000) ved hver skjøt.

Elementene transporteres med veggvogner som setter kassetter igjen inne i tunnelene og hvor monteringsfirma henter elementene direkte fra kassettene. Deretter henter vi tomme magasin i retur ved levering av nye elementer.

Prosjektering av tunnelelement

Prosjektering er inkludert i våre leveranser. Oppdragsgiver sender oss nødvendige VIPS-data og vi prosjekterer elementer og fundamenter i tunnelen.

Videre omfatter prosjekteringen x,y,z-koordinater for fundamenter samt montasjetegninger i 3D for alle elementer i tunnelen. Alle standardelementer merkes likt og alle varianter merkes særskilt, med elementtype og plassering/pelnummer.

Våre tunnelelementer er godkjent av Statens Vegvesen.

Prefabrikkerte veggelementer i betong til tunneller

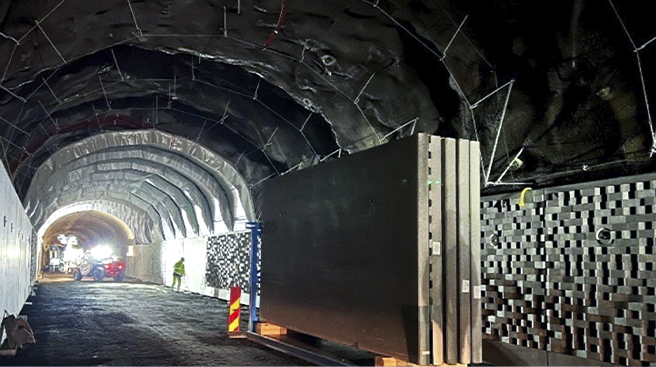

Veggelementer med akustisk utforming til verdens lengste gang- og sykkeltunnel

Tunnelsikkerhet med betongelementer

Når fremtidens tunnelprosjekter planlegges, kan det være en vanskelig avveining hvorvidt betongelementer, PE-skum, full utstøping-, eller en kombinasjon skal anvendes.

Ettersom løsningene tilfredsstiller gjeldende regelverk, vil ofte valget falle på byggherrens kriterier. Les mer om hvordan prefabrikkerte tunnelelementer bidrar til trafikksikkerheten:

Montering av tunnelelementer i betong

Bli bedre kjent med tunnelelementer og betongelementer fra NOBI:

NOBI kan prosjektere, produsere, levere og montere prefabrikkerte tunnelportaler i betong.

Vi har levert prefabrikkerte veggelementer med akustisk utforming til D15 Fyllingsdalstunnellen.

NOBI leverer elementer til alle tunnelene på Sotrasambandet-  Norgeshistoriens største samferdselkontrakt fra Statens Vegvesen.

Prefabrikkerte elementer til samferdsel og infrastruktur:

Det er mange fordeler med å benytte tunnelelement og prefabrikkerte betongelementer til ditt prosjekt:

Landsdekkende aktør innen samferdsel:

NOBI er en ledende produsent av prefabrikkerte betongelementer for samferdsel og infrastruktur. Vi leverer til prosjekter over hele landet, kontakt oss tunnelelement og betongelementer til ditt prosjekt:
